1.烘箱上部整體上下移動
引紙繩引紙雖然能克服前兩種引紙方式存在的弊端，但每引紙一次時間比較長且比較困難。為了克服上述幾種引紙方式存在的不同缺陷
某公司研發團隊設計了—種烘箱整體上移式引紙，即將整個烘箱上
部通過機械的方式分離，便于操作人員直接用手牽引紙從而完成整個引紙過程，引完紙后再將整個烘箱上部放下合上。
烘箱上部整體上下移動可將引紙變得簡單、容易操作，結合氣冀呼動式干燥方式，克服了鏈條托銅引紙、阿帶引紙、引紙繩引紙等方式普遍存在的缺陷，只需要將烘箱上部打開就可以很方便的引既。

此外，這種引紙不像鏈條、網帶、引紙繩、傳動機構等引紙需要輔助設備，紙張出烘箱后的牽引靠燙平機、收卷機等涂布整飾設備完成。通常情況下這種引紙方式速度非?？欤砸葧r車速1T m2min。

單面涂布機長度38 m左右為例，整個引紙過程3 min左右基本完成，雙面涂布5 ~7 min內便可完成，而且不會有卡紙、廢紙堆積在烘箱內的現象發生
清理非常方便。因此，烘箱上部整體上下移動才是目前涂布烘箱引紙比較好的方式。
2.將散熱器由外置改為內置
由于外置式散熱器浪費能源、體積龐大、保溫效果不太理想等，因此將散熱器安裝到烘箱內，這樣不僅解決熱能損失問題，而且車速快,
干燥效率高，整體外觀也顯得干凈、美觀。
3具體改造實施方案
3.1該烘箱上部采用整體上下移動
針對之前各種徐布機引既方式存在的法陷，筆者根據某公司徐布機的現狀進行創新，通過一系列的改進實驗，最后認為采用蝸輪蝸桿減速機整體上下移動烘箱上部比較有效，并通過生產實踐檢驗，干燥效果比較理想。
圖1為氣浮烘箱結構圖。圖1中在烘箱頂部靠近烘箱中央偏左位置安裝1臺蝸輪鍋桿減速機。減速機外殼的兩端各有1個輸出傳動軸，通過聯軸器聯接蝸輪鍋桿兩設的翰出軸，再通過輸出軸與烘箱頂部傘齒輪相連接，

輸出軸連接并帶動烘箱頂部傘齒輪，由頂部傘齒輪轉動驅動烘椎傘齒輪連桿，然后由烘指傘齒輪連桿的轉動帶動烘箱前部傘齒輪轉動，烘箱前部傘齒輪的轉動再拯動與其相車接的烘箱前部連桿，

烘箱前部連桿轉動再驅動前面3組蝸輪鍋桿轉動。因烘箱后部與前部是對杯稱的結構，自動減速機烘箱前后的機構對稱并同時動作，通過狐動蝸輪鍋桿減速機正反運動，整個烘箱上部便可上下移動(兩僅蝸輪鍋桿的旋轉方向相反)。

打開烘箱頂部后可方便引紙。通過安裝在烘箱兩側的6組蛹輪蝸桿組合件的同時作用，可以將烘箱上、下部分開約510 mn，這種引紙方式十分方便，每次從打開供箱到引]既完畢再合上，

操作時間約5 min，與其他烘箱引紙方式相比，可節約時間2 min以上。由于烘箱打開后操作空間大，清理烘箱上、下氣刀噴口十分方便，同時清理烘箱內部的粉塵也比較容易。

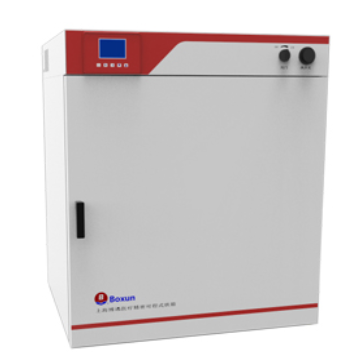

        上海博訊BXH-130電熱鼓風干燥箱
